双路轨到轨输入和输出运算放大器LMC6482

1 特性

1• 除非另有说明，否则为典型值 • 轨到轨输入共模电压范围（已在不同温度下得到保 证）

 • 轨到轨输出摆幅（在 20mV 电源轨以内、负载为 100kΩ）

• 良好的3V、5V 和 15V 性能

• 出色的 CMRR 和 PSRR：82dB

• 超低输入电流：20fA

• 高电压增益 (R L = 500kΩ)：130dB

• 为 2kΩ 和 600Ω 负载指定

• 电源正常输出

• 采用 VSSOP 封装

2 应用

• 数据采集系统

• 传感器放大器

• 手持式分析仪器

• 医疗仪器

• 有源滤波器、峰值检测器、采样保持、pH 计、电 流源

• 经过改进的 TLC272、TLC277 的替代品

3 说明

LMC6482 器件能够提供可扩展到两种电源轨的共模范 围。

该器件不仅具备轨至轨性能，而且还可借助高 CMRR 提供出色的精度，从而在轨到轨输入放大器中 独树一帜。

该器件是需要大输入信号范围的系统（如数 据采集）的理想选择。

LMC6482 也是使用有限共模范 围放大器（如 TLC272 和 TLC277）的电路的出色升 级。

借助 LMC6482 的轨到轨输出摆幅，低电压和单电源系 统中的最大动态信号范围得以保证。

对于低至 600Ω 的器件负载，轨到轨输出摆幅也能得到保证。

由于 LMC6482 拥有得到保证的低电压和低功耗特性，因此 特别适合使用电池供电的系统。

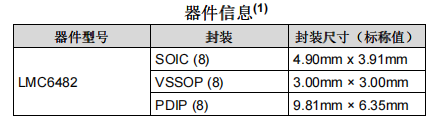

LMC6482 还采用了 VSSOP 封装，大小几乎是 SOIC-8 器件的一半。

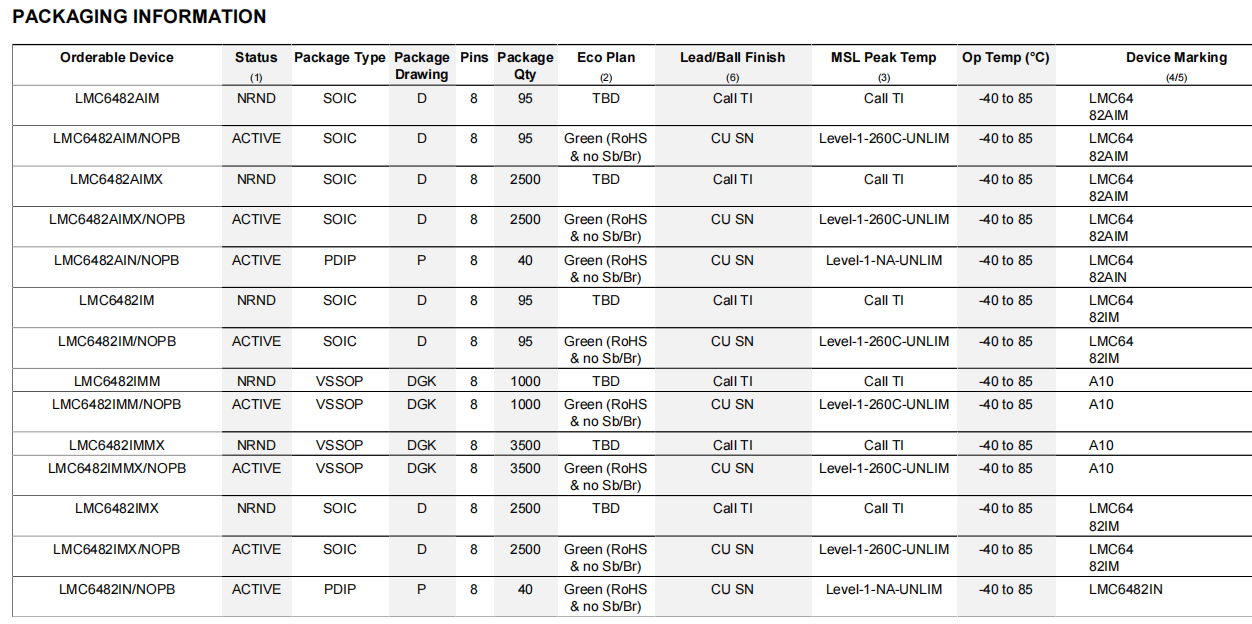

(1) The marketing status values are defined as follows: ACTIVE: Product device recommended for new designs. LIFEBUY: TI has announced that the device will be discontinued, and a lifetime-buy period is in effect. NRND: Not recommended for new designs. Device is in production to support existing customers, but TI does not recommend using this part in a new design. PREVIEW: Device has been announced but is not in production. Samples may or may not be available. OBSOLETE: TI has discontinued the production of the device.
