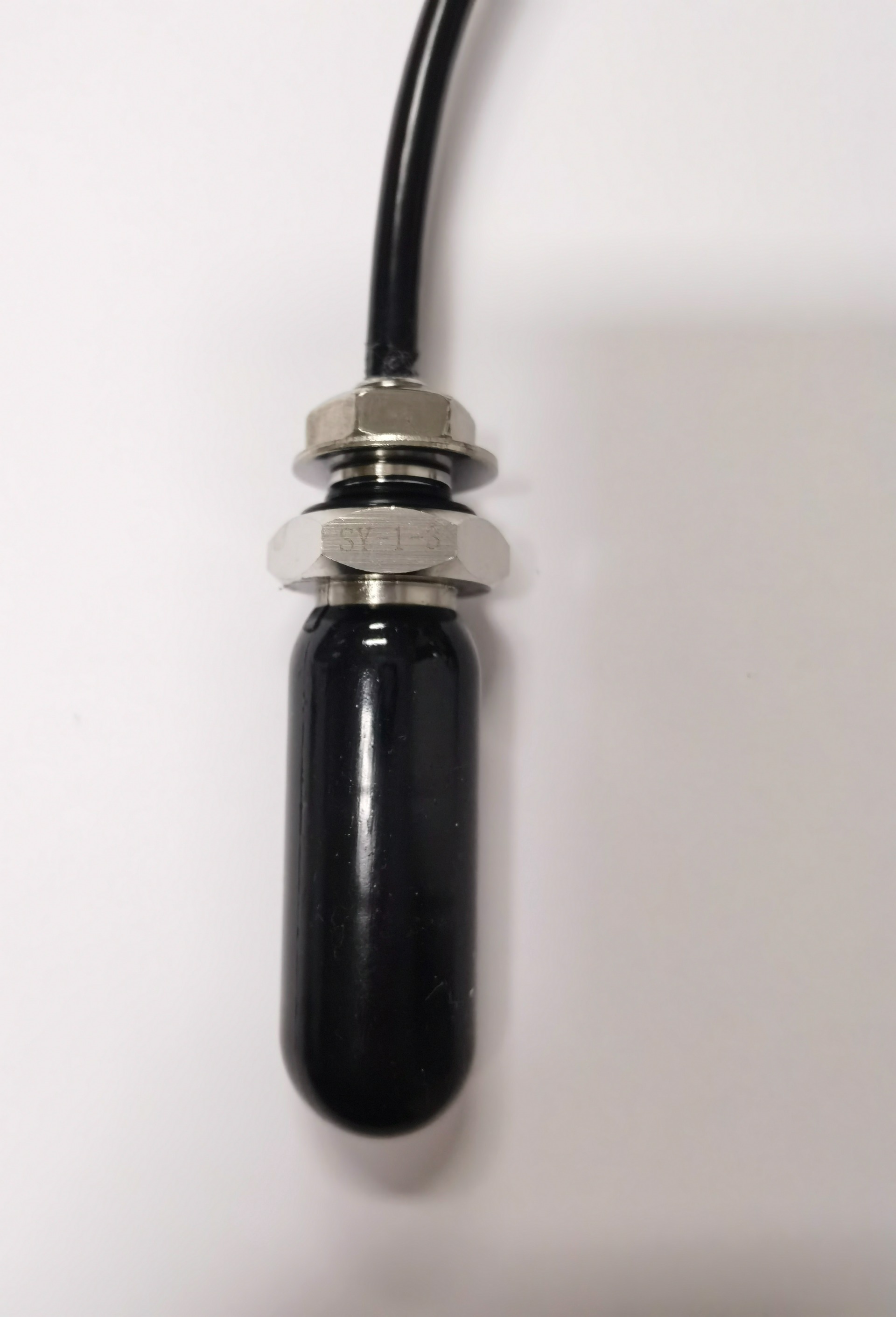

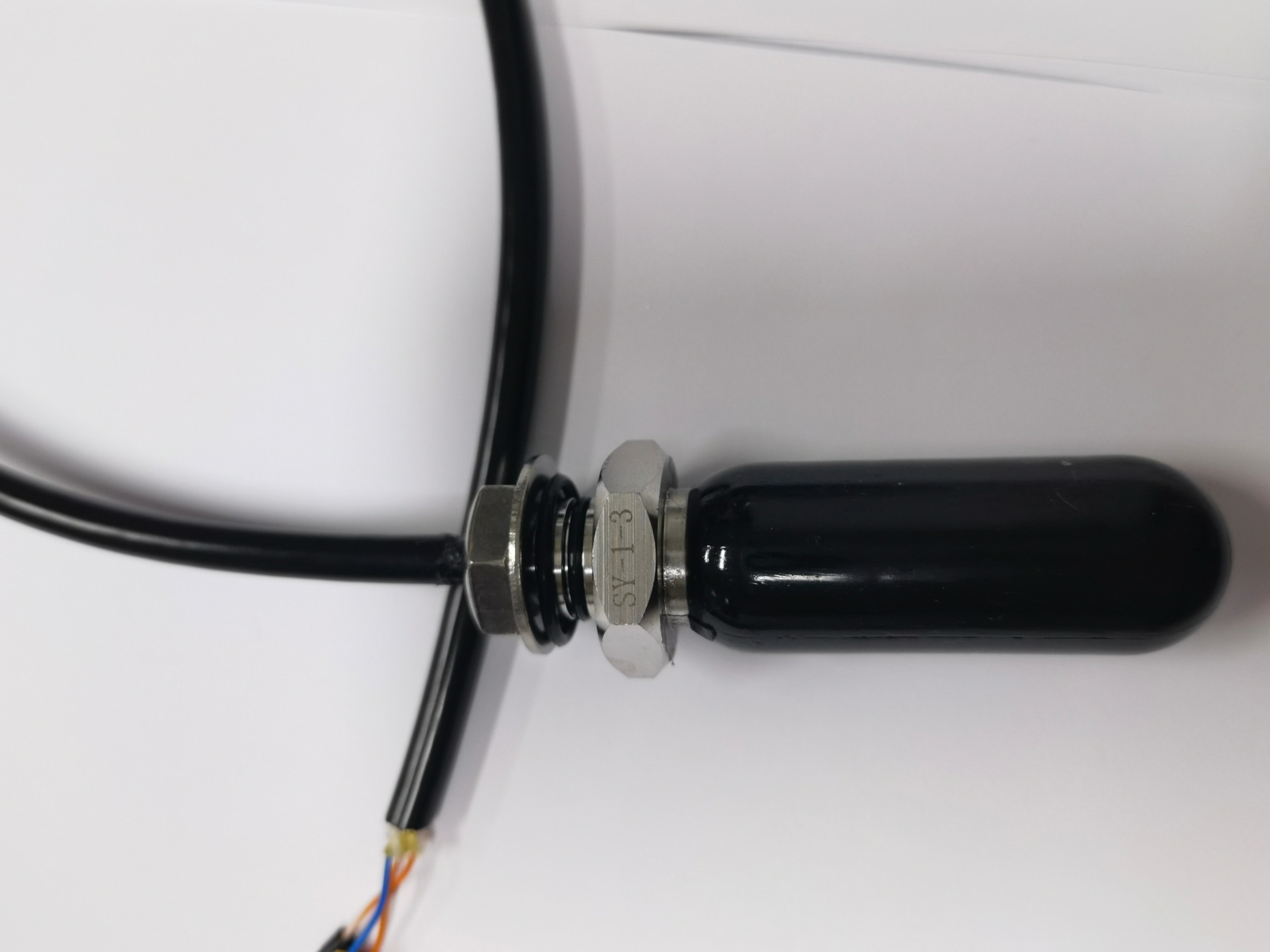

水听器SY-1-1000（深度1000米）

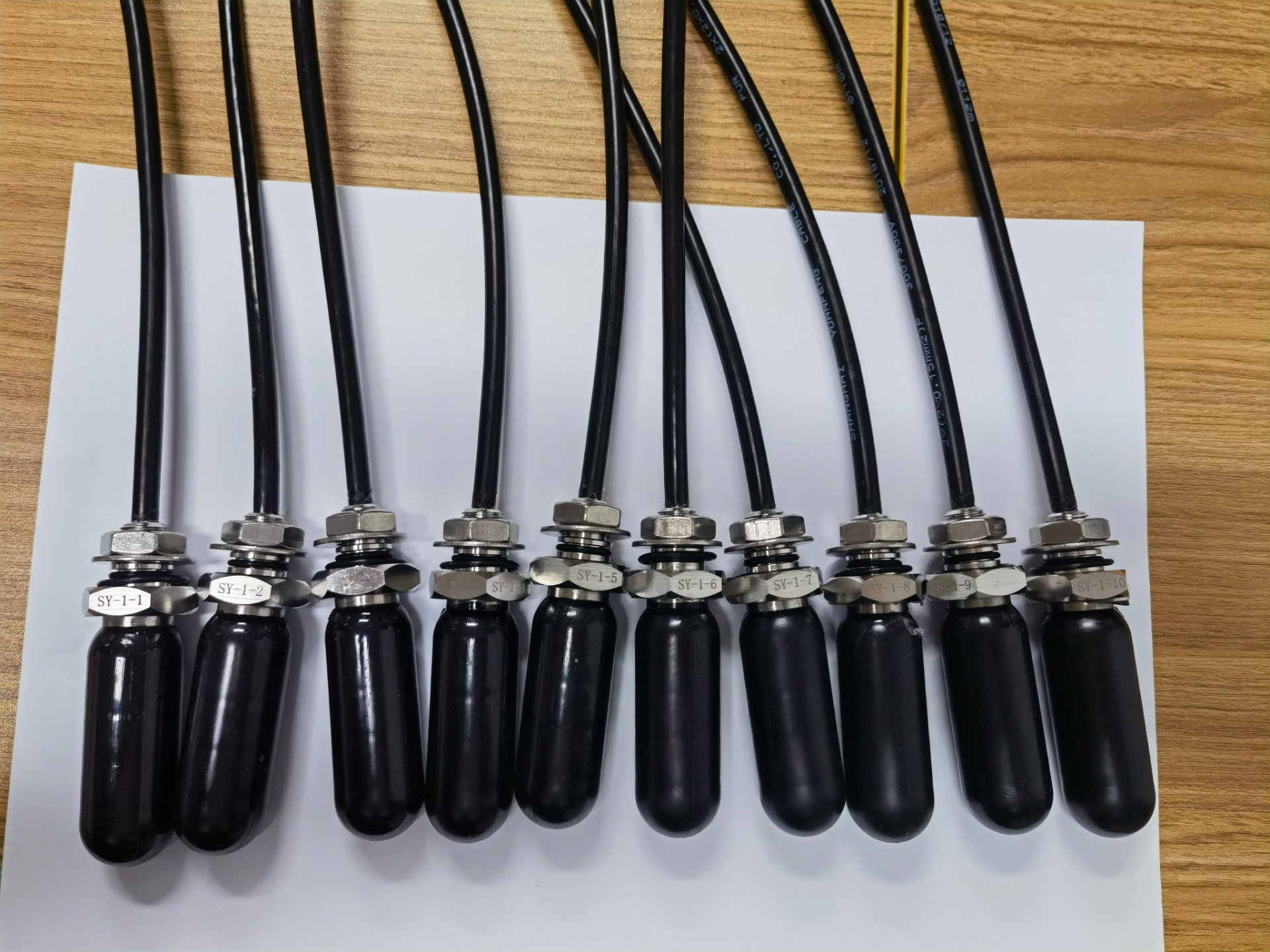

北京悦明科技自主研发SY-1-1000型水听器

工作水深：1000M

基本参数：

1）工作带宽：10kHz；

2）灵敏度：-175dB（带前置放大器，20dB）；

3）信号单端输出；

3）供电电压：9~18V；工作电流：2mA@12V;

接线表

测试结果

1、本底噪声测试

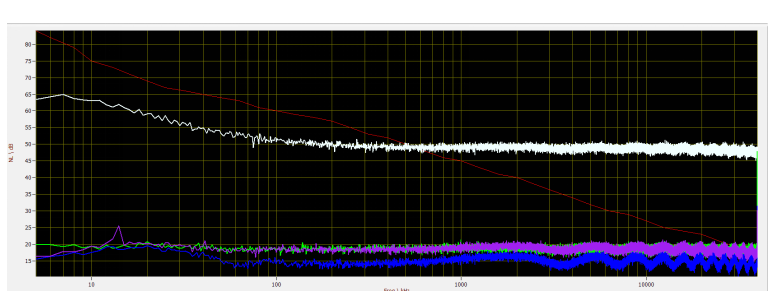

图1 水听器本底噪声测试结果

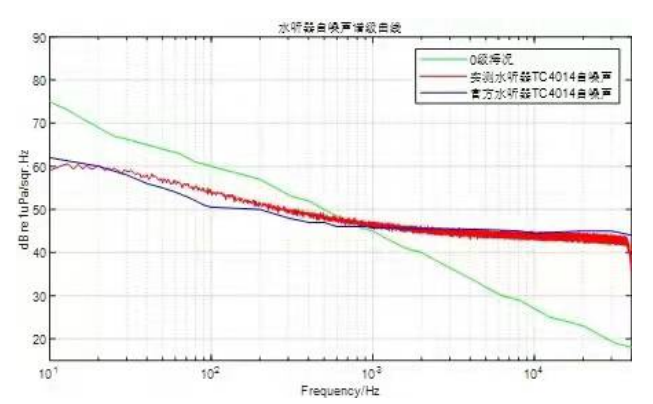

图2 丹麦Ryson水听器和0级海况噪声参数对比图

测试条件：使用同一水听器自噪声测量系统；

图1中，红色曲线为0级海况等效噪声参数标准曲线，白色曲线为水听器自噪声（包含前置放大器）测试结果，从图中可以看出，SY-1型水听器的本底噪声在低频段明显优于0级海况的噪声水平。

图2中，绿色曲线为0级海况等效噪声参数标准曲线，蓝色曲线为Reson公司TC4014水听器（带前放）自噪声官方数据曲线，红色曲线为实测Reson公司TC4014水听器（带前放）自噪声测试结果，从图2中可以看到，测试系统能够较好的满足低频1kHz以下自噪声的测试，验证了SY-1型水听器自噪声测试结果基本达到了Reson公司低噪声水听器的相同水平。

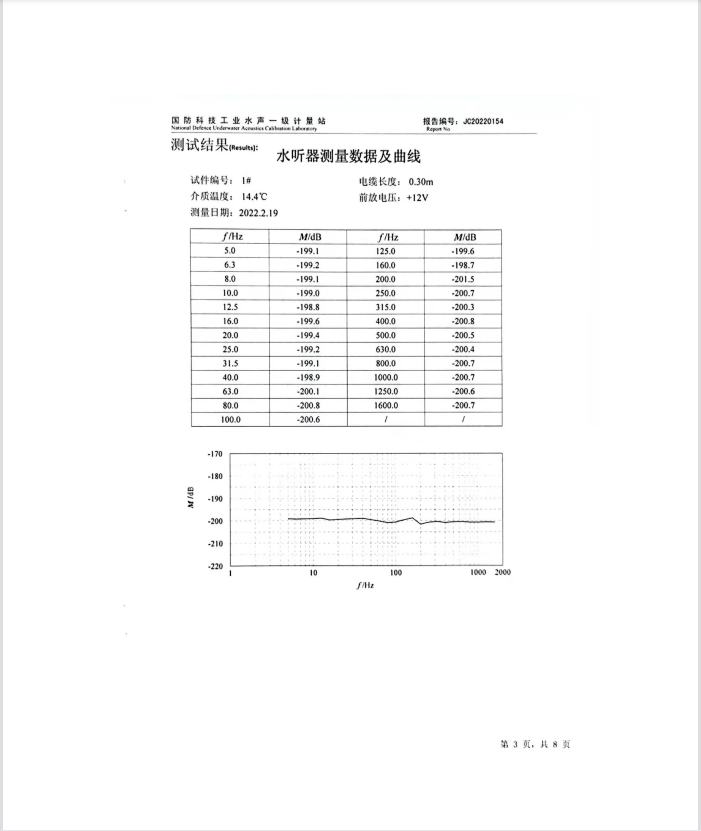

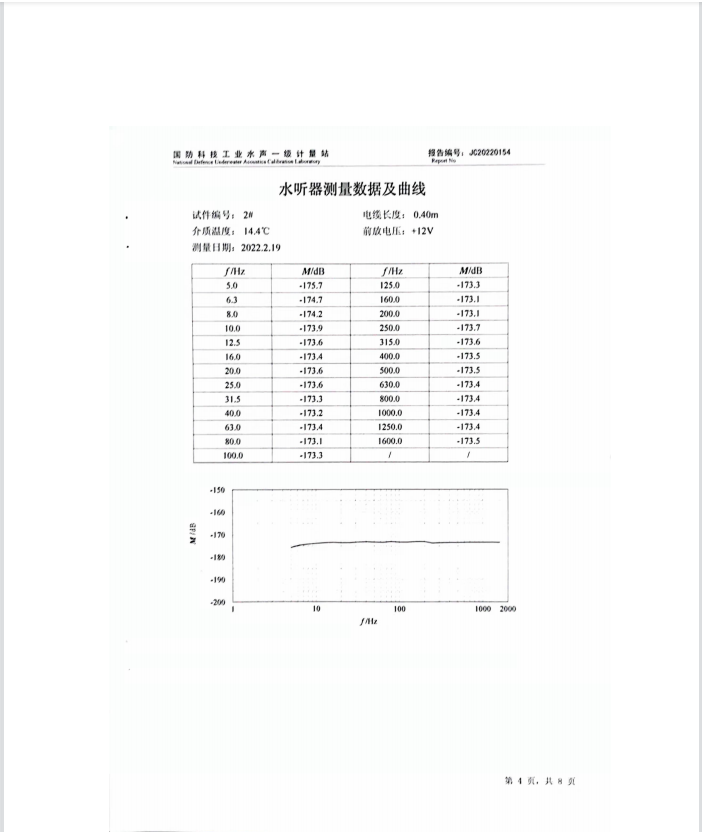

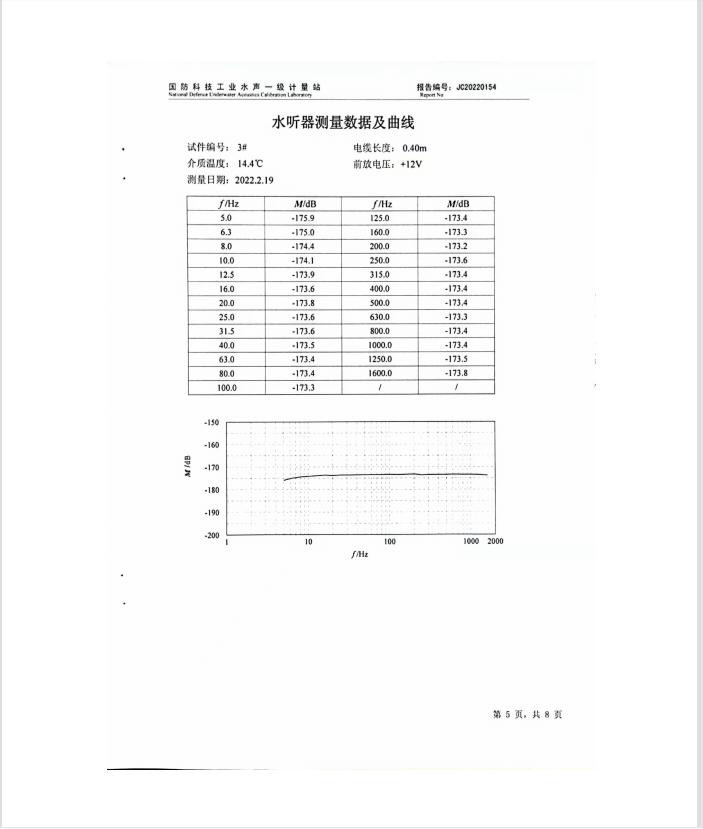

2、水听器灵敏度测试结果

测试条件：

水听器驻波管测试装置，参考标准水听器：715所RHC-14-393（附校准曲线）如图3所示。由于驻波管测量范围及装置的精度限制，测试所使用的的驻波管1.2kHz以下频率信号的测试结果置信度较高，1.2kHz以上频率灵敏度仅供参考。

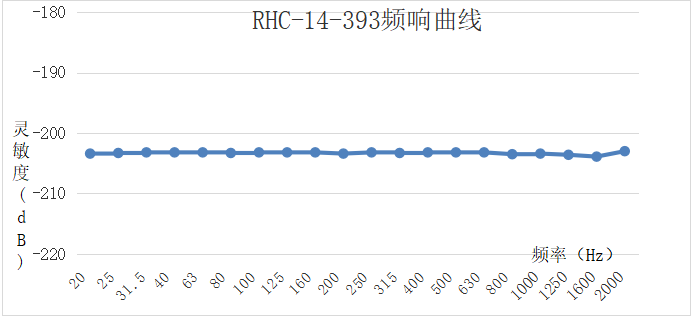

图3 715所标听

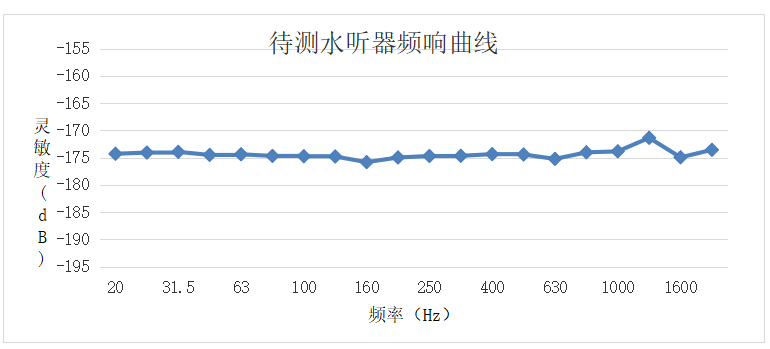

1）SY-1-1#
